MBI-70

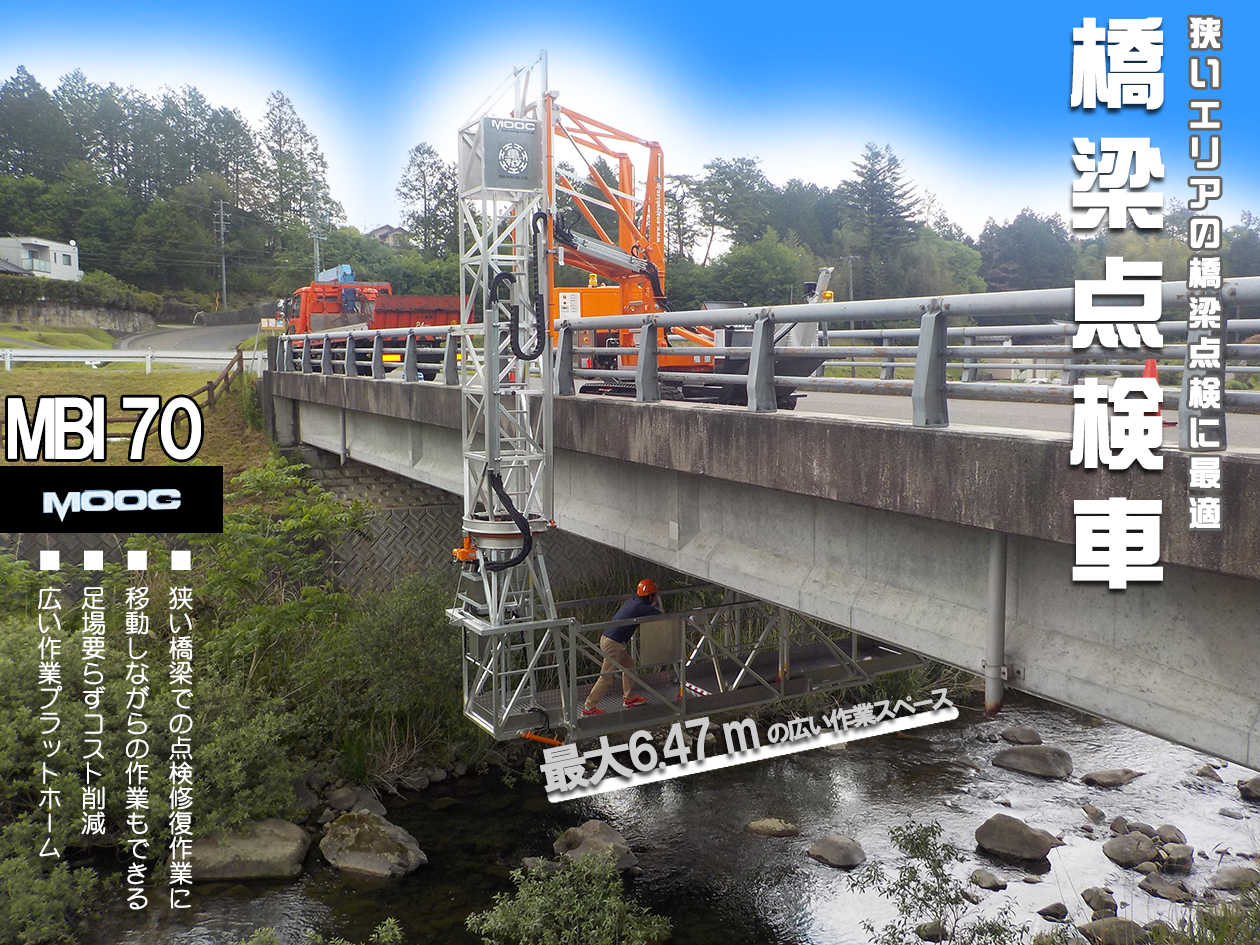

MOOC MBI70



【 サイズ寸法/走行運送状態 】

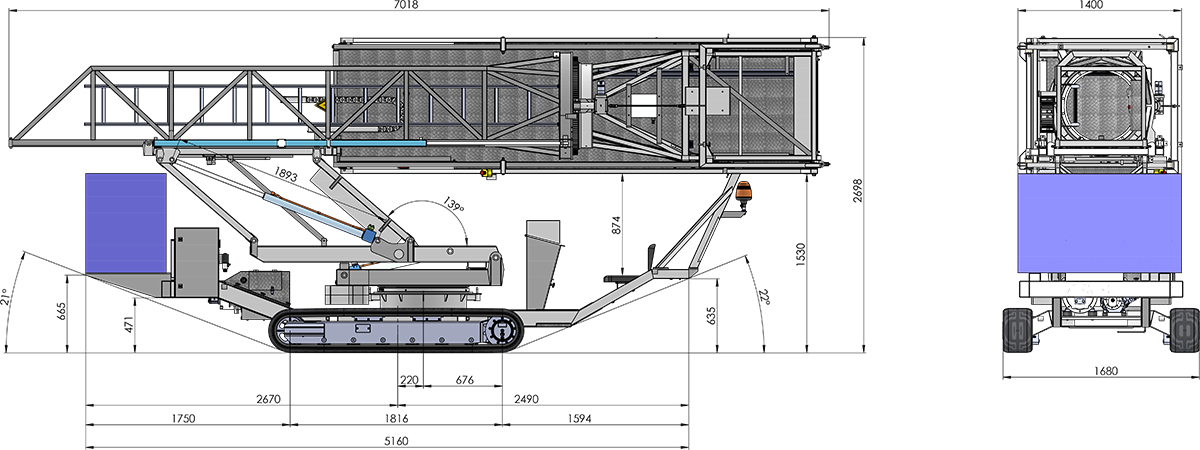

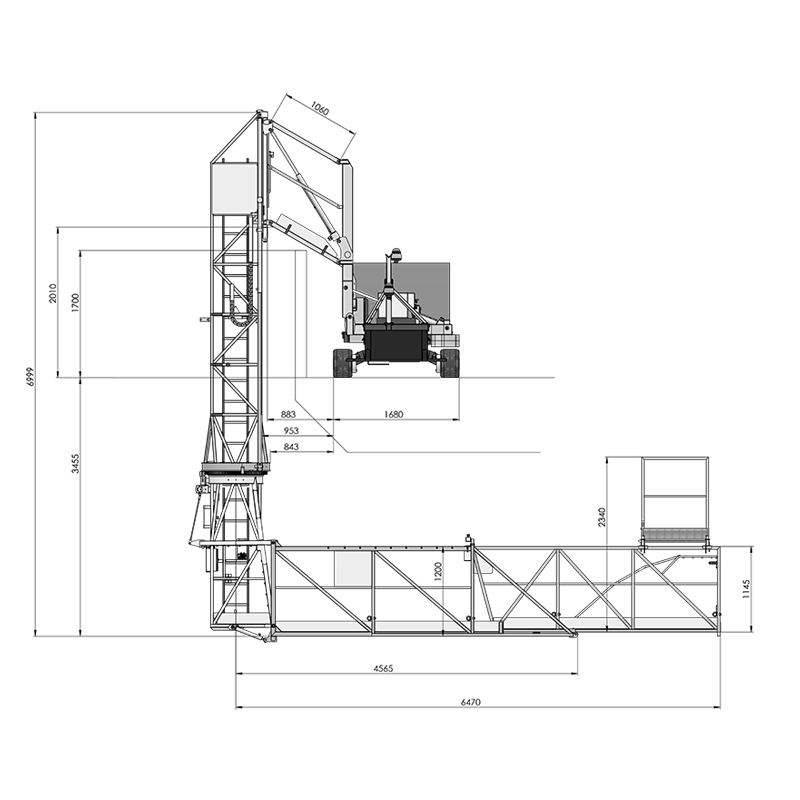

サイズ寸法



【 特 徴 】

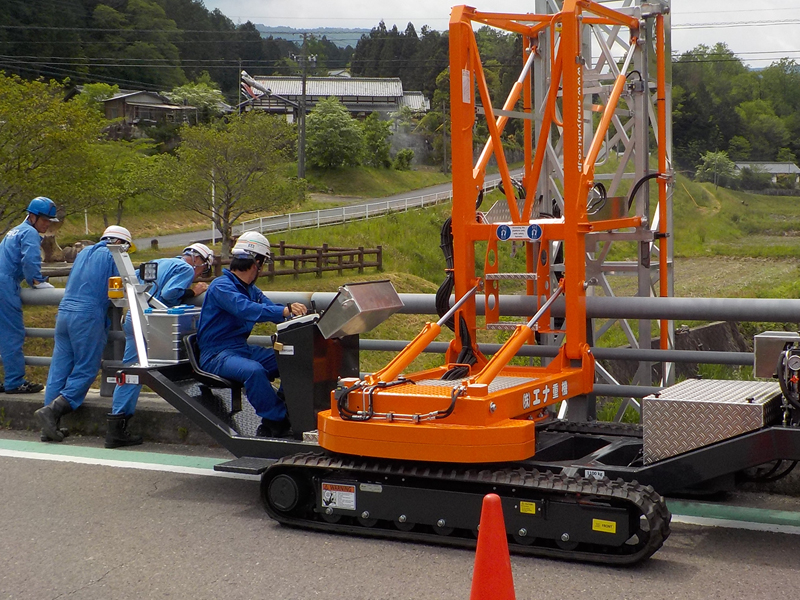

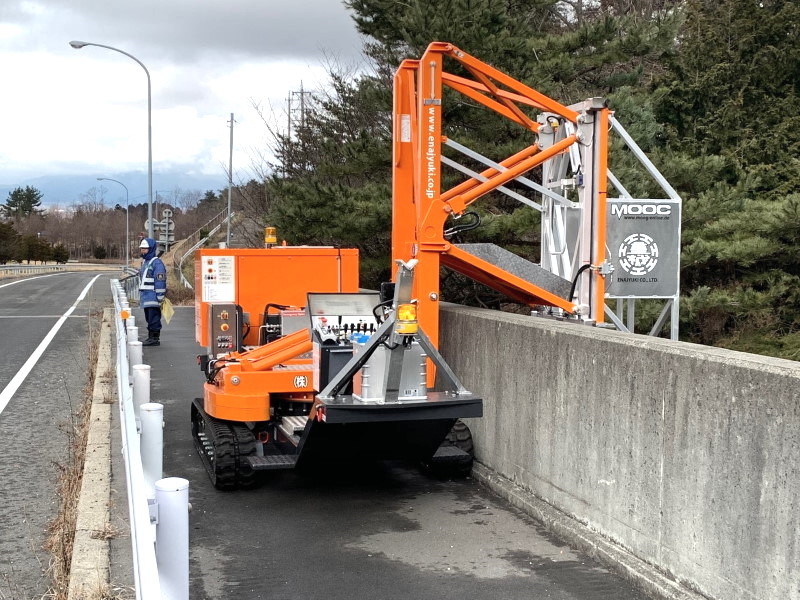

(1)クローラータイプの軽量な車体


クローラー仕様、デッキの積載許容荷重車体の軽量さで耐荷重の橋梁でも安心

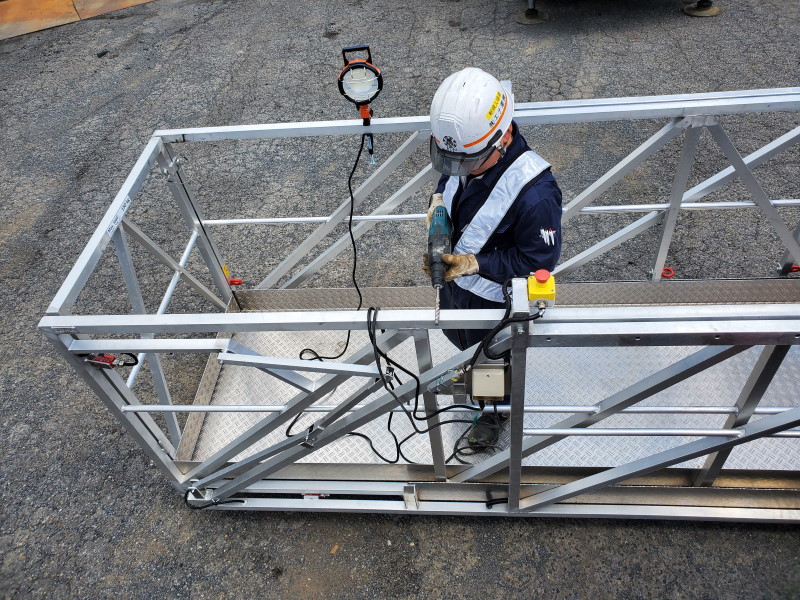

(2)広い作業プラットホーム


最大6.47mの広い作業スペースで作業効率もアップ


(3)アウトリガー不要


アウトリガー不応で車両からはみだしがなく、一般車両等の通行を妨げません

(4)狭小エリアもラクラク


車体幅が4.68m とコンパクトな為、幅の狭い橋梁でも点検が可能

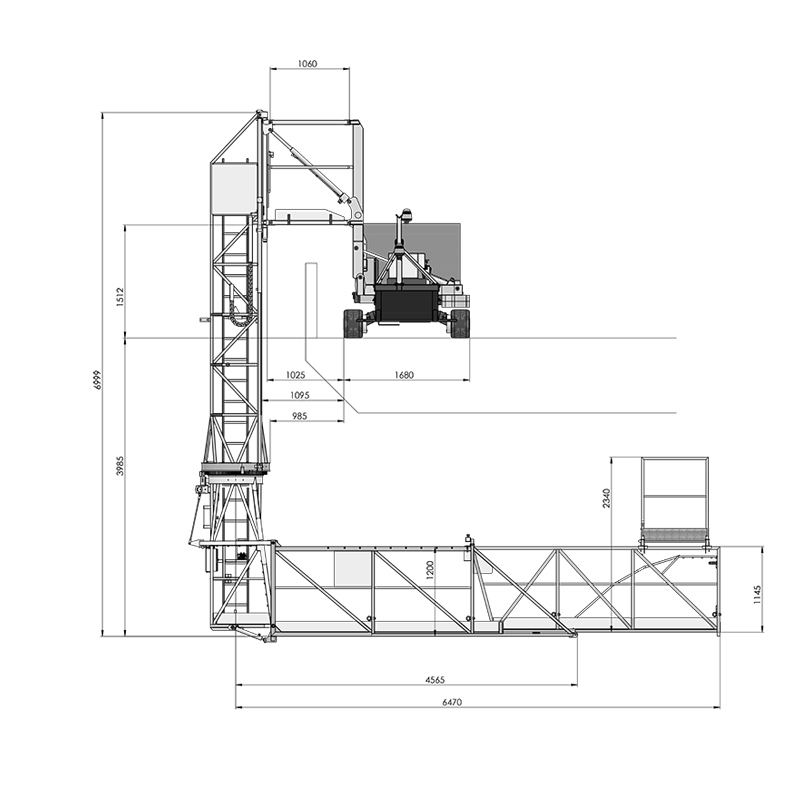

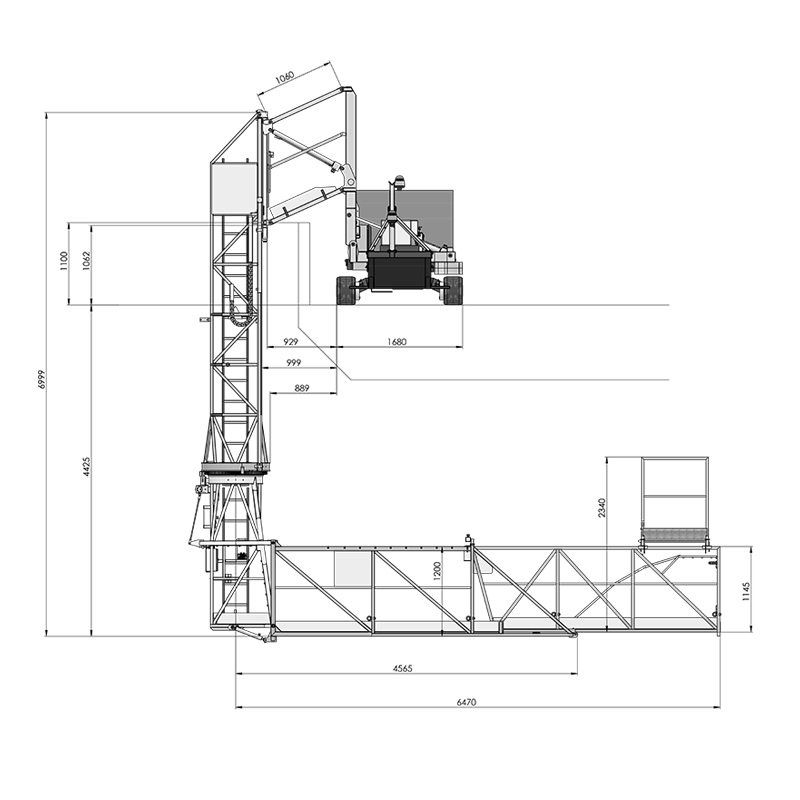

【 旋回図 】

左旋回図ハイ


左旋回図ミドル


左旋回図ロー

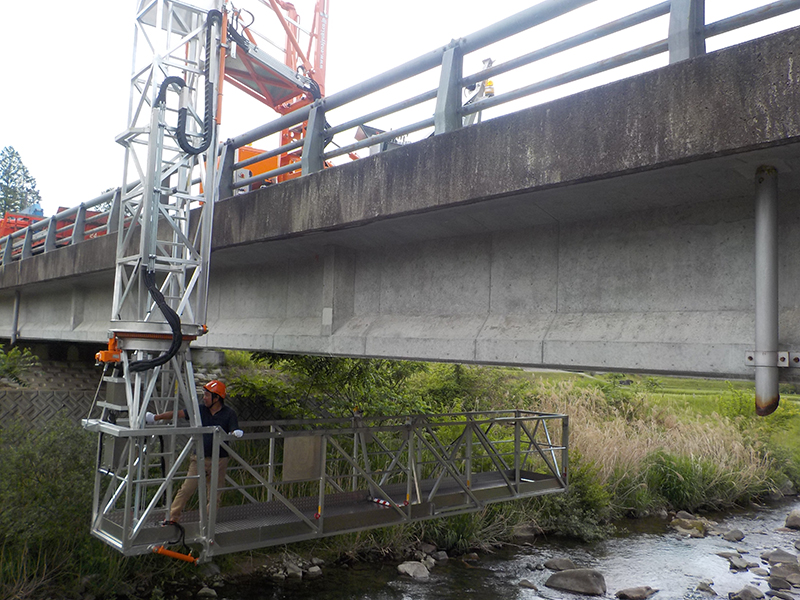

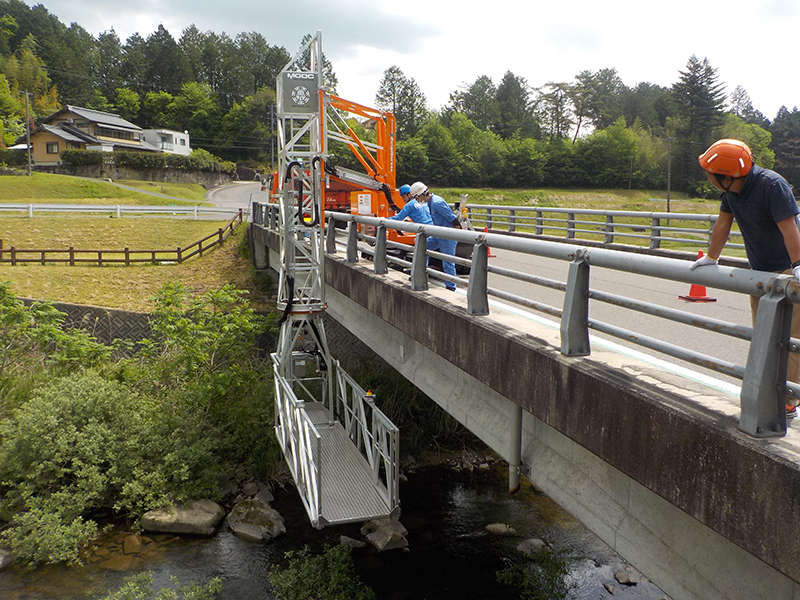

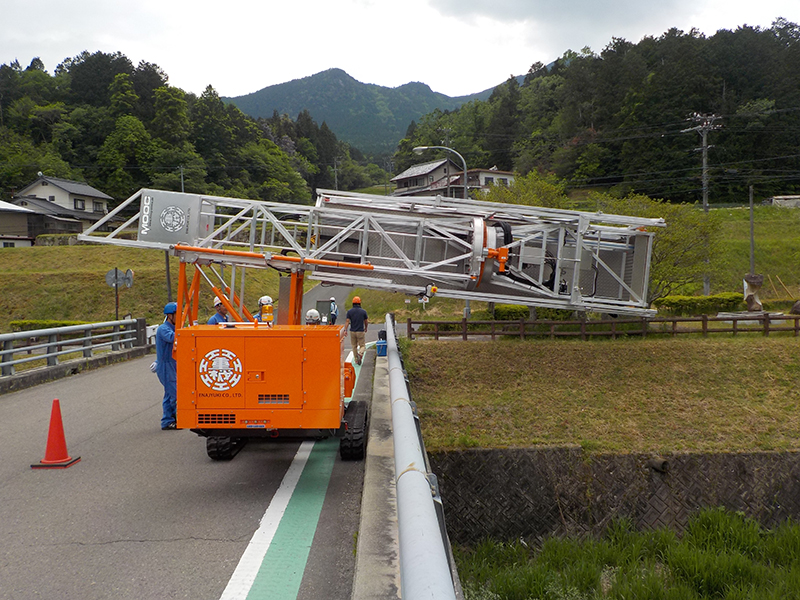

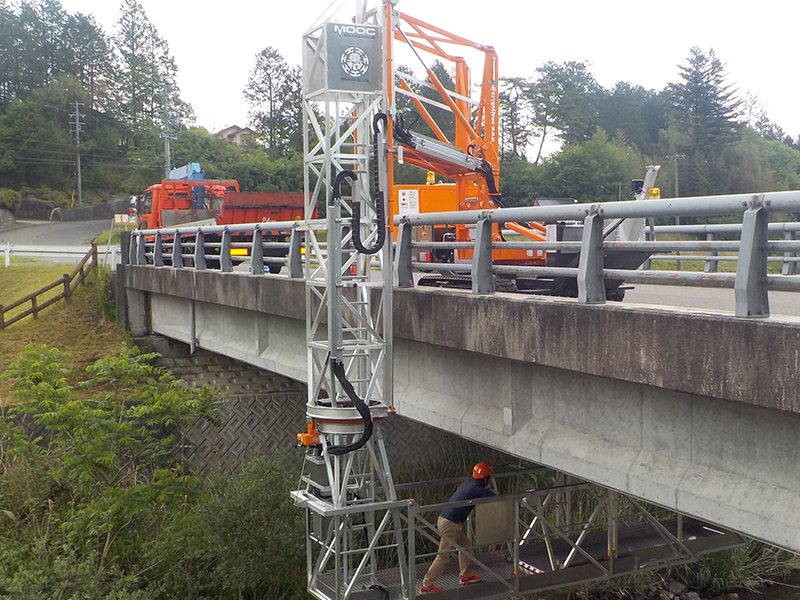

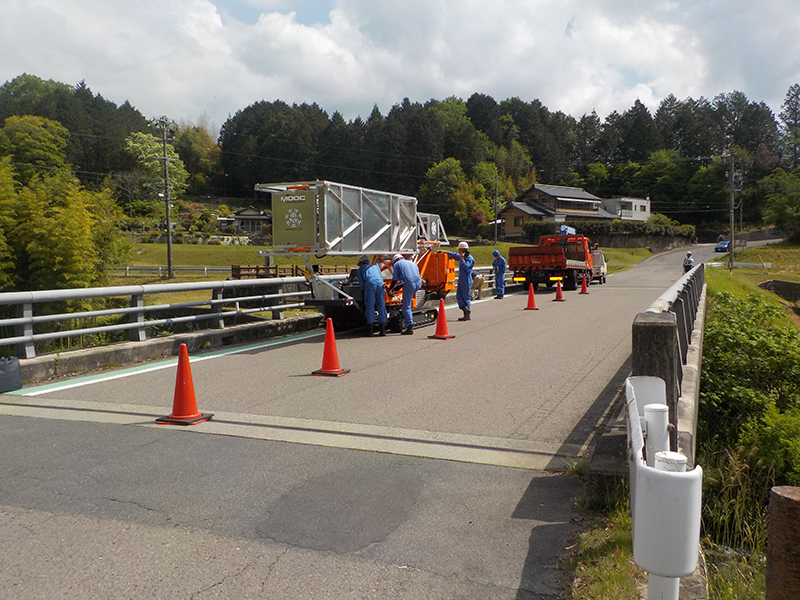

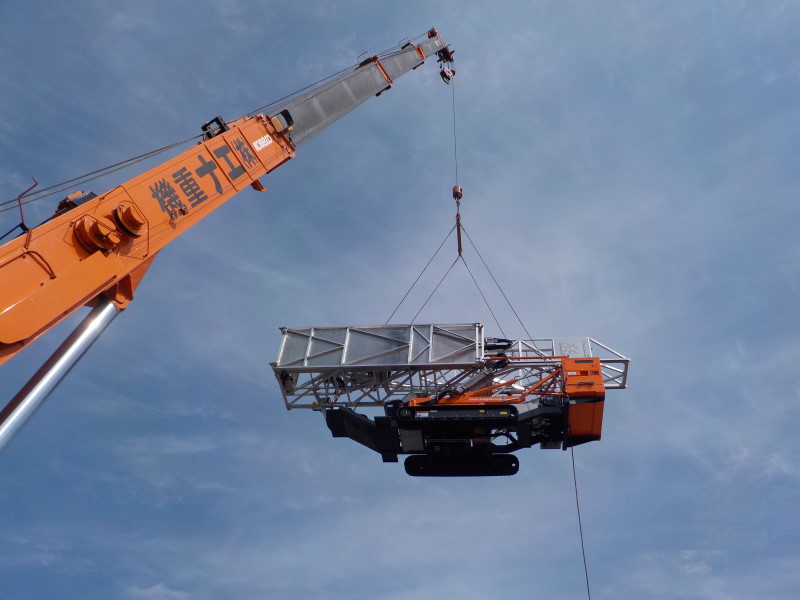

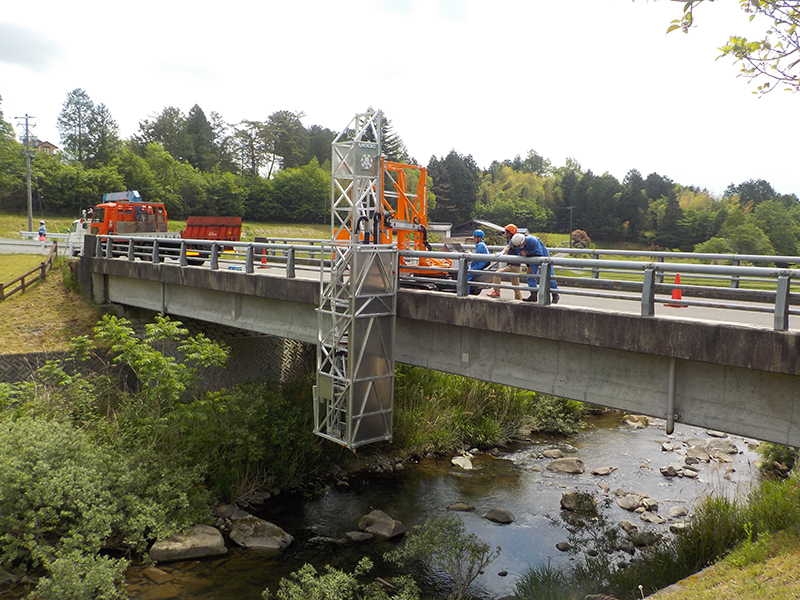

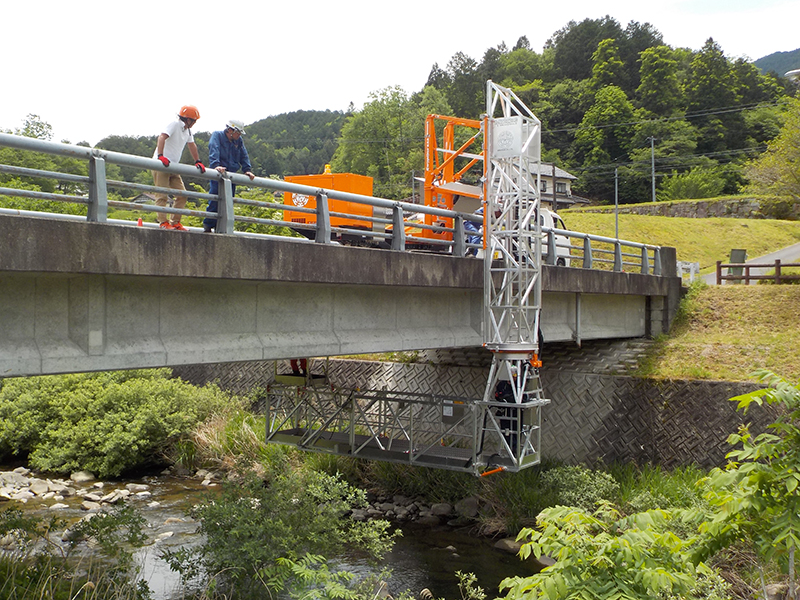

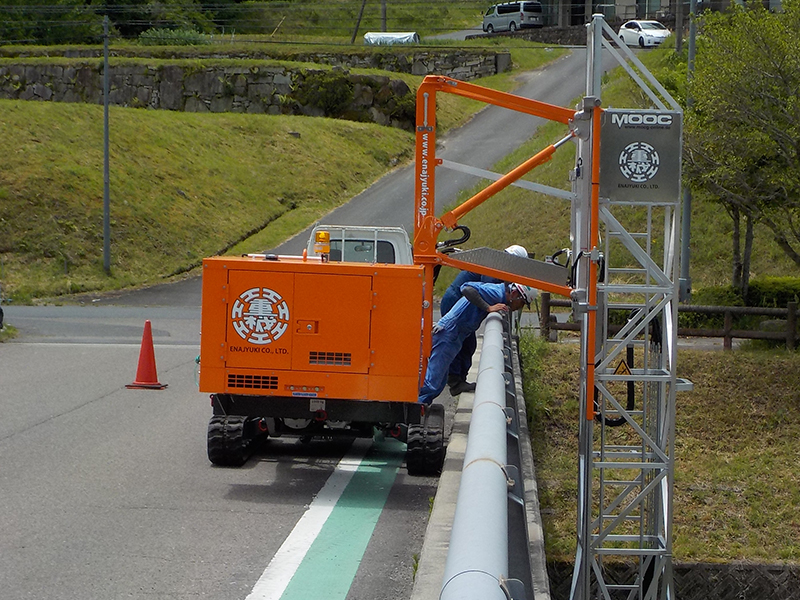

【 設置風景 】







能力表

項目MBI70備    考
車体全長7.00m
車体幅1.68m
車体高さ2.7m
車体重量3.60t
プラットフォーム最大長さ6.5mオプションの述床を付けた長さになります。
プラットフォーム幅:縦1.2m
(バケット幅)
積載荷重300kg現場の状況により数値が変動することがあります。
プラットフォーム乗車定員3名現場の状況により数値が変動することがあります。
歩道対応幅0.0~1.0m現場の状況により数値が変動することがあります。
アウトリガ最大出張幅0m車体からアウトリガー先端までの距離になります。
遮音壁(超えれる)対応幅1.7m現場の状況により数値が変動することがあります。
最深下降範囲(路面から)4.5m現場の状況により数値が変動することがあります。
縦断許容範囲+-6.0%
横断許容範囲+-6.0%
作業開始設置時間3~5分あくまでも目安となります。
製造メーカーMOOG
